Soluții de descentralizare pentru sisteme de depozitare compacte

Mai multă eficiență, mai puține cabluri: cum MVK Fusion simplifică sistemele de depozitare

Cu sistemul MVK Fusion de la Murrelektronik, Ferall a depășit limitele cablării convenționale și a introdus un sistem avansat de diagnosticare și gestionare centralizată a securității. Rezultatul? Mai puține cabluri, timpi de instalare mai rapizi și diagnosticare precisă pentru depozite compacte mai sigure și mai eficiente.

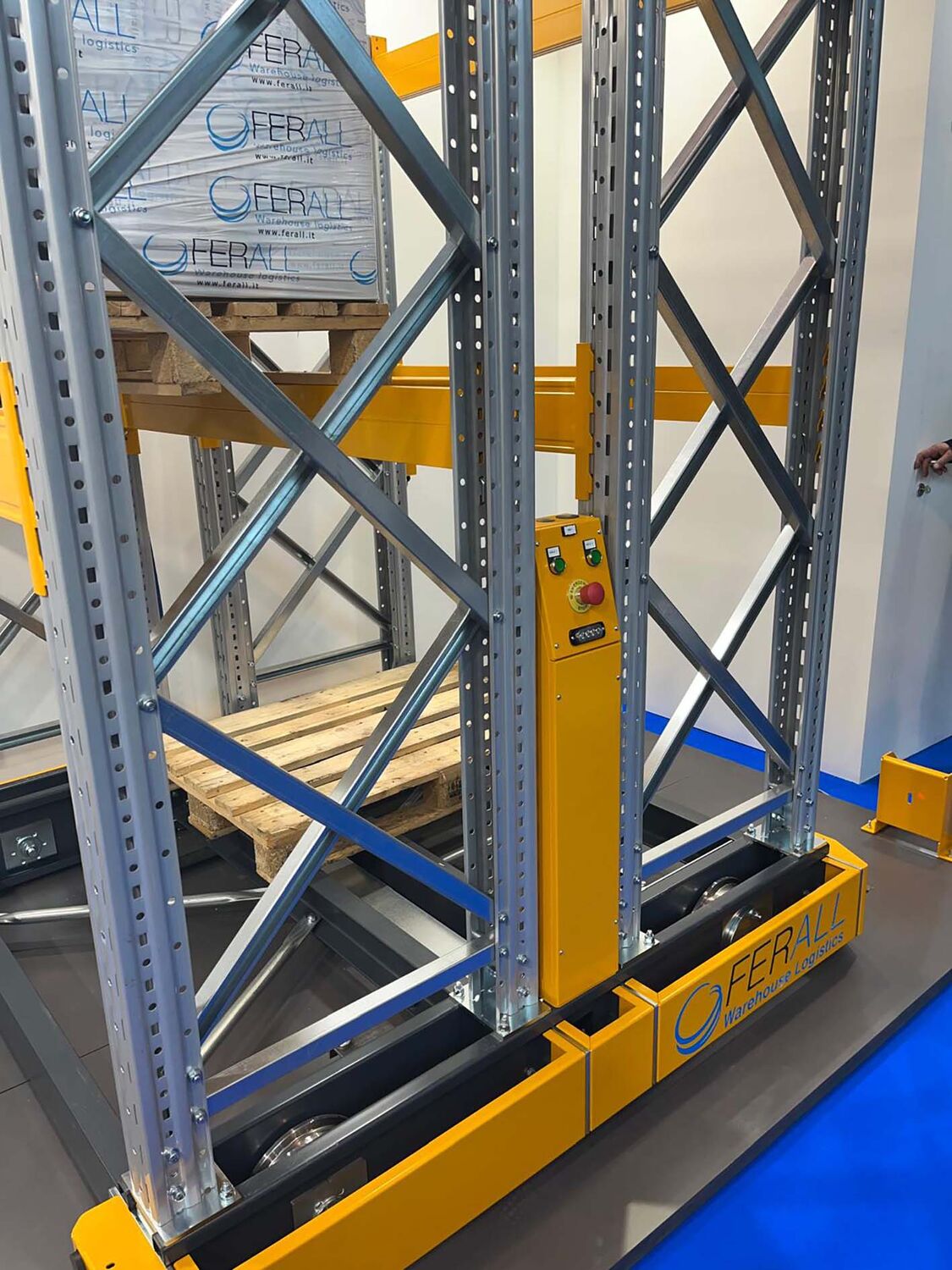

Compania italiană Ferall dezvoltă, produce și instalează de peste 30 de ani sisteme compacte de depozitare care, prin utilizarea inteligentă a spațiului, măresc capacitatea sistemelor de rafturi de mari dimensiuni. Cu sediul în Pessano con Bornago, lângă Milano, Ferall este specializată în producția de șasiuri care pot fi combinate în mod flexibil cu rafturi standard, rafturi cu brațe în consolă sau soluții speciale individuale, cum ar fi coșuri și camere frigorifice. Fiecare șasiu este adaptat cu precizie la tipul de raft și la cerințele clientului. Într-un depozit cu opt rânduri fixe de rafturi, spațiul disponibil poate fi aproape dublat prin sisteme mobile – un concept potrivit atât pentru clădiri noi, cât și pentru modernizarea instalațiilor existente.

Sisteme sigure cu cablaj complex

Sistemele de depozitare compacte Ferall se caracterizează printr-un nivel ridicat de siguranță și respectă toate normele în vigoare. Acestea dispun de diverse sisteme de comandă și detectare care garantează o funcționare sigură – de exemplu, senzori pentru detectarea persoanelor pe culoare și în zonele marginale (protecție împotriva strivirii) și sisteme de protecție împotriva răsturnării pentru șasiu. Numărul mare al acestor senzori trebuie controlat în mod fiabil și alimentat cu energie. Rezultatul este un efort mare de cablare, cu numeroase cabluri și secțiuni transversale de dimensiuni mari. La aceasta se adaugă spațiul necesar pentru tehnologia complexă a panourilor de comandă, în care sunt amplasate reglete de borne, cutii de derivație, aparate electrice și comenzi PLC. Pentru a reduce această complexitate și a eficientiza conexiunile de semnal și curent între panoul de comandă și rafturi, Ferall a căutat o soluție adecvată.

Primii pași către eficientizare

Calea către „simplificarea” sistemului electric a început în 2021, când Ferall a apelat la Murrelektronik ca specialist în descentralizare și soluții „Zero Cabinet”. Cablarea existentă până în prezent reprezenta o provocare majoră. Numărul de semnale era întotdeauna limitat, iar pentru aplicații speciale noi trebuiau instalate cabluri suplimentare. Acest lucru a dus la teste de producție mai costisitoare, panouri de control mai mari și timpi de instalare mai lungi.

Soluție descentralizată cu MVK Fusion

Tehnologia „Zero-Cabinet” de la Murrelektronik s-a dovedit a fi răspunsul perfect la cerințele Ferall. A fost propusă o soluție IP67, în care pentru fiecare șasiu se utilizează un modul MVK Fusion cu un hub IO-Link conectat. Sistemul de cablare IP67 crește nivelul de siguranță și simplifică în același timp gestionarea semnalelor. Modulul MVK Fusion, configurabil în multiple moduri, combină E/S standard și IO-Link într-un singur dispozitiv și integrează în același timp funcții de siguranță. Astfel, gestionarea semnalelor și aspectele legate de siguranță pot fi implementate într-o soluție compactă și eficientă.

Modulul MVK Fusion funcționează ca o unitate centrală în care sunt colectate toate informațiile referitoare la fiecare șasiu. La acesta sunt conectate un hub IO-Link pentru înregistrarea semnalelor de la barierele fotoelectrice și senzori, butoane de comandă și lămpi de semnalizare (Comlight).

Pentru a îndeplini cerințele de siguranță, sunt conectate suplimentar butoane de oprire de urgență și resetare, precum și bariere fotoelectrice de siguranță. Spre deosebire de cablarea convențională, fiecare șasiu necesită doar două cabluri: unul pentru comunicația PROFINET și unul pentru alimentarea cu energie electrică (24 volți). Astfel, efortul de cablare în cadrul șasiului se reduce considerabil. Rețeaua de date PROFINET este formată din tot atâtea cabluri câte șasiuri există, fiecare dintre ele având un switch IP67 inserat înainte de conectarea directă la panoul de comandă, pentru a asigura o transmisie fiabilă a datelor.

Diagnosticare eficientă și economie de spațiu

Datorită sistemului modular format din module de magistrală, hub-uri și tehnologia IO-Link, Ferall a reușit să depășească limitele cablării convenționale și să crească semnificativ numărul de semnale utilizabile. Un avantaj decisiv îl reprezintă posibilitățile extinse de diagnosticare: erorile pot fi acum detectate mai rapid și localizate cu precizie – atât vizual, cât și la nivel de PLC. Astfel, defecțiunile pot fi remediate în mod eficient, iar disponibilitatea instalațiilor poate fi crescută.

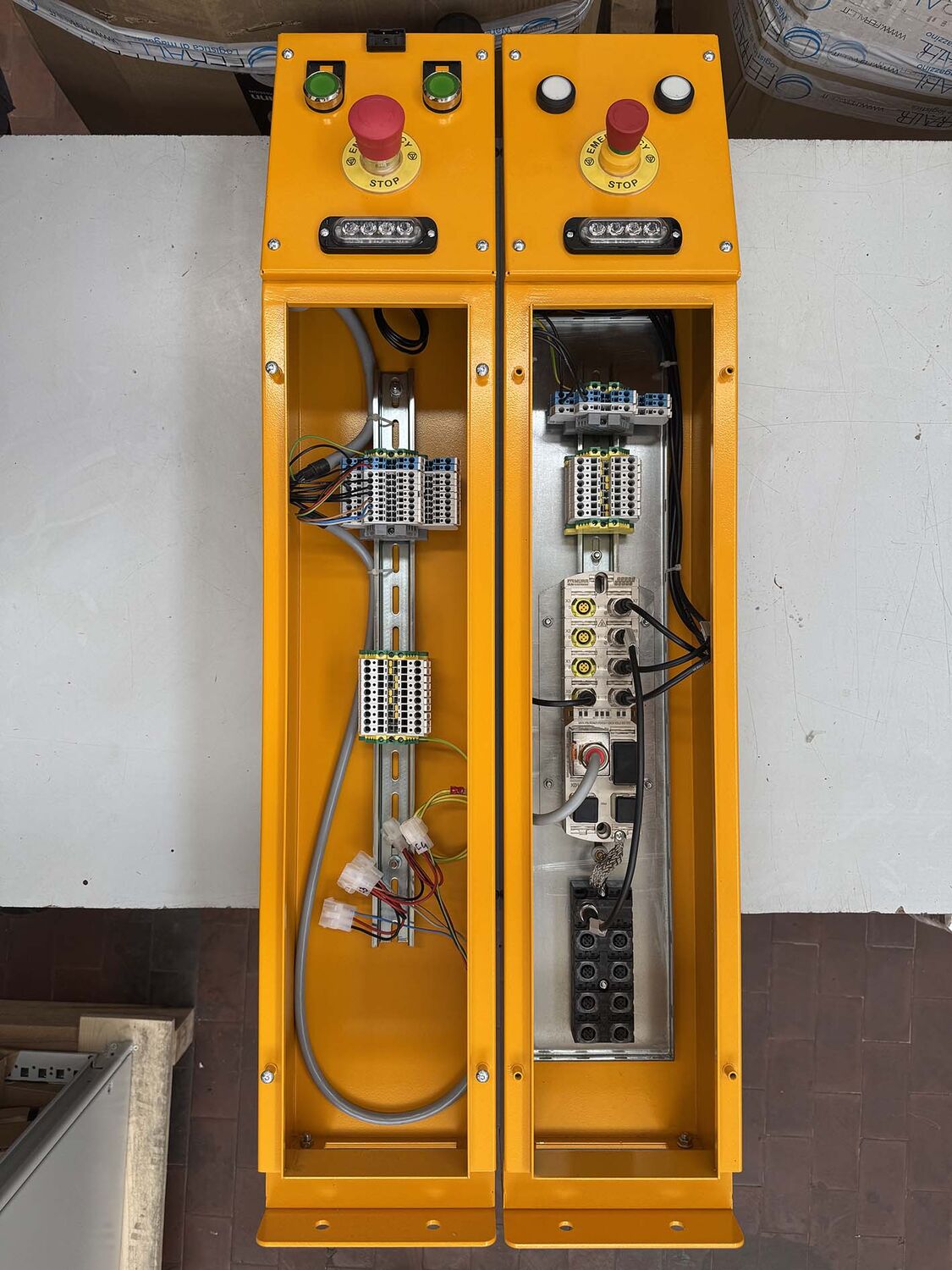

Instalarea descentralizată are un efect pozitiv și asupra panoului de comandă. Pentru o instalație cu șase șasiuri era necesar în trecut un panou de comandă electric mare pentru a găzdui carduri digitale E/A, module de siguranță, bare de conectare și cabluri de alimentare cu mai multe fire. Cu noua soluție – instalată pentru un sistem cu 17 șasiuri – panoul de comandă a putut fi redus cu peste 60%. În interior rămân doar bara de conectare pentru alimentarea cu energie și intrările/ieșirile digitale pentru panoul de comandă. Sarcinile modulelor de siguranță utilizate până acum sunt preluate acum de modulul MVK Fusion direct pe șasiu.

De asemenea, punerea în funcțiune este mult mai eficientă. Funcțiile de siguranță sunt controlate în totalitate de PLC-ul de siguranță, nu mai sunt controlate de dispozitive electromecanice. Instalarea cablurilor de joasă tensiune, care înainte dura trei zile, se realizează astăzi în maximum o zi. În plus, transmisia semnalului a fost simplificată: în loc de cele 18 cabluri de semnal pe șasiu utilizate anterior, acum este suficient un singur cablu Ethernet.

Reducere eficientă a personalului – pregătiți pentru viitor

Tehnologia de descentralizare de la Murrelektronik poate fi aplicată fără probleme și la instalații mobile complexe, precum cele de la Ferall. Prin utilizarea modulului MVK Fusion în combinație cu precablarea, numărul de conexiuni a putut fi redus semnificativ, permițând în același timp o diagnosticare completă. Prin simplificarea cu succes a sistemelor de rafturi, Ferall și Murrelektronik au creat o bază solidă pentru proiectele viitoare, care prevăd un număr și mai mare de șasiuri per depozit.
